Haftfestigkeitsprüfung

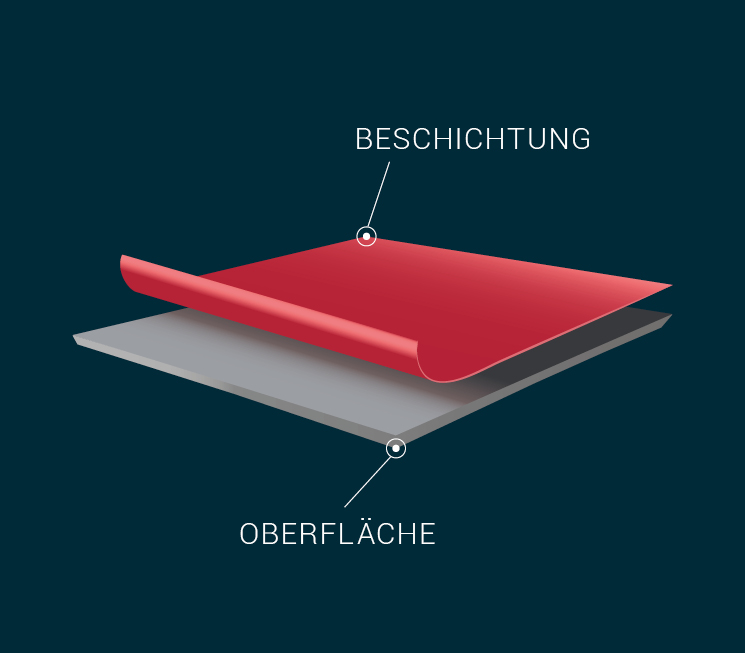

Mithilfe der Haftfestigkeitsprüfung wird die mechanische Festigkeit der Verbindung zwischen Beschichtung und Substrat beurteilt. Dabei werden sowohl die adhäsive Haftung – also die Verbindung zwischen Beschichtung und Substrat – als auch die kohäsive Haftung – also der innere Zusammenhalt der Beschichtung – beurteilt. Je nach Beschichtungsstoff und Substrat kommen unterschiedliche Prüfverfahren zum Einsatz.
Als Steinbeis-Transferzentrum führen wir Haftfestigkeitsprüfungen von Beschichtungen auf Bauteilen und Proben als Dienstleistung durch.
- Galvanische Beschichtungen
- Chromschichten
- Zinkschichten
- Eloxalschichten
- Oxidschichten
- Pulverbeschichtungen
- PVD-Beschichtungen
- CVD-Beschichtungen
- Lackschichten
- Thermische Spritzschichten
Die Haftfestigkeitsprüfung von Beschichtungen dient dazu, deren Zuverlässigkeit und Funktionsfähigkeit sicherzustellen. Dabei wird überprüft, wie fest die Beschichtung mit dem darunterliegenden Substrat verbunden ist und ob sie den im Einsatz auftretenden Belastungen dauerhaft standhält. Dabei werden sowohl die adhäsive Haftung zwischen Beschichtung und Substrat als auch die kohäsive Haftung – also der innere Zusammenhalt der Beschichtung – beurteilt.
Ein zentraler Zweck der Haftfestigkeitsprüfung ist es, Schichtversagen zu vermeiden. Ist die Haftfestigkeit unzureichend, kann sich die Beschichtung bei mechanischer Beanspruchung oder unter dem Einfluss von Temperatur, Feuchtigkeit oder chemischen Medien lösen. Dies kann zu Rissbildung, Blasenbildung oder Abblättern führen und im Extremfall den Totalausfall eines Bauteils verursachen, da die schützende oder funktionale Wirkung der Beschichtung dann nicht mehr gegeben ist.
Darüber hinaus ist die Haftfestigkeitsprüfung ein wesentliches Instrument der Qualitätskontrolle. Sie stellt sicher, dass die Beschichtung korrekt aufgetragen wurde und die geforderte Haftung erreicht wird. Eine gute Haftfestigkeit ist entscheidend für die Langlebigkeit und Schutzwirkung, da sie die Beständigkeit gegenüber Abrieb, Korrosion und Umwelteinflüssen erhöht.
Ergebnisse für Haftfestigkeitsprüfung
Galvanische Beschichtungen entstehen durch elektrochemische Abscheidung von Metallen auf leitfähigen Werkstoffen. Sie dienen vor allem dem Korrosionsschutz und der Verbesserung der Oberfläche.
Beispiele:
- Leiterplatten in der Elektronik (Kupferbeschichtung)
- Steckkontakte (Vergoldung für bessere Leitfähigkeit)
- Hydraulikkomponenten (Korrosionsschutz)
Chromschichten werden meist galvanisch aufgebracht und bieten hohe Härte sowie Verschleiß- und Korrosionsschutz. Sie werden oft für dekorative oder technische Zwecke eingesetzt.
Beispiele:
- Kolbenstangen in Hydraulikzylindern
- Walzen in der Druckindustrie
- Formenbau (Verschleißschutz)
Zinkschichten schützen Stahl vor Korrosion, da Zink als „Opferanode“ wirkt und zuerst oxidiert. Sie werden häufig durch galvanisches Verzinken oder Feuerverzinken erzeugt.
Beispiele:
- Karosserieteile in der Automobilindustrie
- Befestigungselemente im Maschinenbau
- Stahlkonstruktionen im Außenbereich
Eloxalschichten entstehen durch anodische Oxidation von Aluminium und bilden eine harte, schützende Oxidschicht. Sie sind korrosionsbeständig und dekorativ einfärbbar.
Beispiele:
- Gehäuse von Mess- und Steuergeräten
- Luftfahrtbauteile aus Aluminium
- Führungen in Automationsanlagen
Oxidschichten bilden sich durch Reaktion von Metallen mit Sauerstoff und können gezielt erzeugt werden. Sie schützen oft vor weiterer Korrosion oder verbessern Eigenschaften wie Haftung.
Beispiele:
- Schutzschichten
- Halbleiterbauelemente
- Hochtemperaturbauteile
Pulverbeschichtungen werden elektrostatisch aufgetragen und anschließend eingebrannt, wodurch eine robuste, gleichmäßige Schicht entsteht. Sie sind besonders umweltfreundlich, da keine Lösungsmittel nötig sind.
Beispiele:
- Gehäuse von Elektroschränken
- Landmaschinenbauteile
- Metallmöbel für Industrie
PVD (Physical Vapor Deposition) ist ein Vakuumverfahren, bei dem Materialien verdampft und als dünne Schicht abgeschieden werden. Diese Schichten sind sehr hart und verschleißfest.
Beispiele:
- Schneidplatten in der Zerspanung
- Medizintechnische Instrumente
- Beschichtungen in der Mikroelektronik
CVD (Chemical Vapor Deposition) basiert auf chemischen Reaktionen in der Gasphase, die eine feste Schicht auf der Oberfläche bilden. Die Schichten sind meist sehr gleichmäßig und temperaturbeständig.
Beispiele:
- Beschichtung von Werkzeugen
- Herstellung von Solarzellen
- Schutzschichten
Lackschichten sind flüssig aufgetragene Beschichtungen, die nach dem Trocknen oder Aushärten eine schützende und dekorative Schicht bilden. Sie schützen vor Korrosion, UV-Strahlung und mechanischen Einflüssen.
Beispiele:
- Beschichtung von Maschinengehäusen
- Korrosionsschutz für Tanks und Rohrleitungen
- Schiffsbeschichtungen (Antifouling-Lacke)
Bei thermischen Spritzschichten werden geschmolzene oder erhitzte Partikel auf eine Oberfläche gespritzt und erstarren dort. Sie dienen oft als Verschleiß-, Korrosions- oder Wärmeschutz.
Beispiele:
- Beschichtung von Turbinen (z. B. Wärmedämmschichten)
- Verschleißschutz von Pumpen und Ventilen
- Reparatur von Wellen und Lagerstellen
