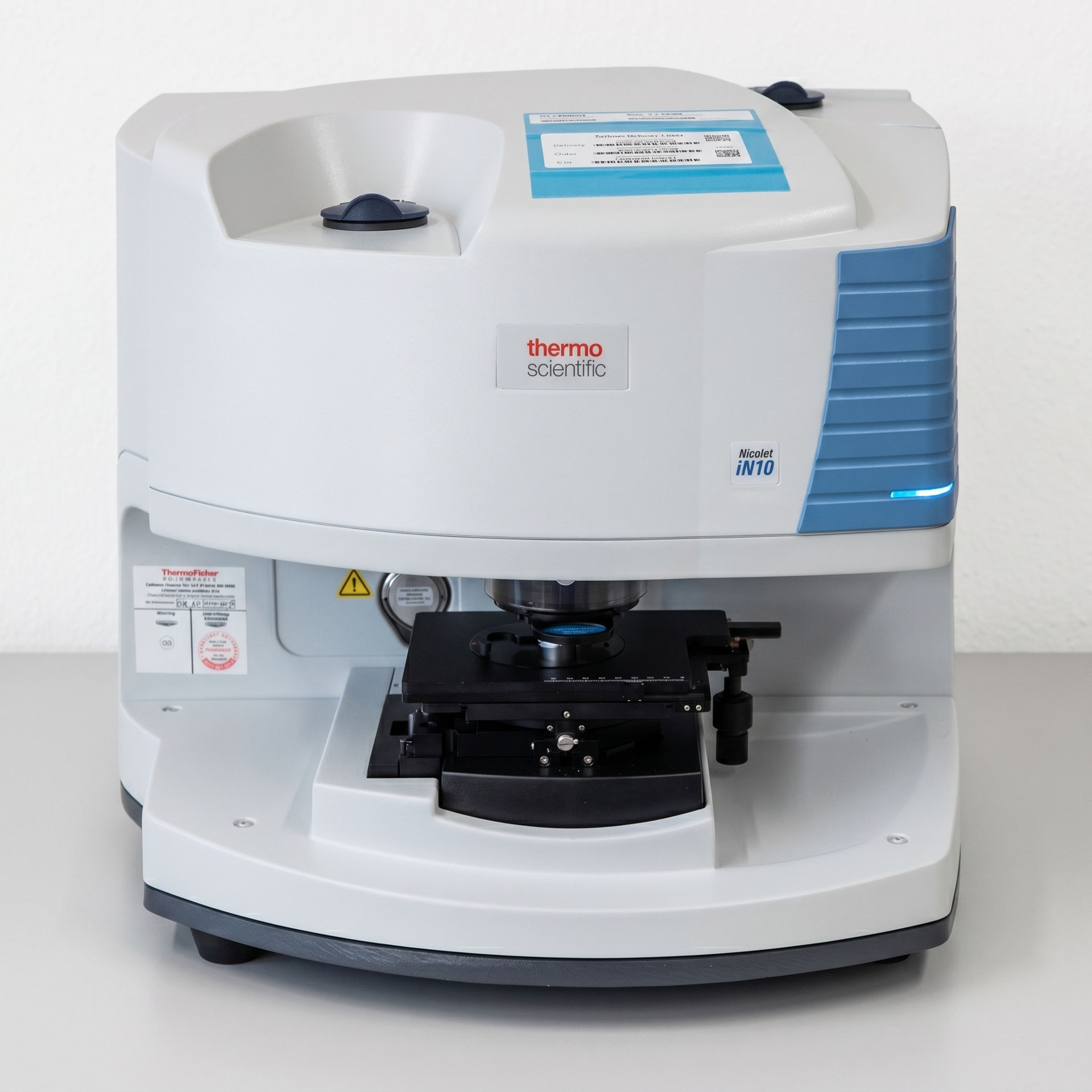

FTIR-Mikroskop Thermofisher NicoletiN10
Bei der Messung wird die Infrarotstrahlung eines FTIR-Spektrometers über ein gekoppeltes IR-Mikroskop auf einen definierten Bereich der Probe fokussiert. Je nach Probenart erfolgt die Analyse im Transmissions-, Reflexions- oder ATR-Modus. Das entstehende IR-Spektrum liefert einen molekularen Fingerabdruck, mit dem Materialien, funktionelle Gruppen und chemische Bindungen identifiziert werden können.
Wir bieten Analysen mittels FTIR-Mikroskop als Dienstleistung an:
- Analyse von Partikeln und Fasern
- Untersuchung von Mehrschichtsystemen
- Qualitätskontrolle und Schadensanalyse
- Forschung und Materialentwicklung
- Untersuchung von Partikel, Fasern, Einschlüssen und Defekten in Materialien und Polymeren
- Analyse von Mehrschichtsystemen, Beschichtungen und dünnen Schichten
- Qualitätskontrolle durch Identifikation kleinster Verunreinigungen und Schadstellen
- Forschung und Entwicklung zur Charakterisierung neuer Materialien und lokaler chemischer Veränderungen
- ATR-Messungen mit MicroTip ATR
- Reflexion
- Transmission
- Spektralbereich 450 – 7.000 1/cm
- Messfleck: 80 x 80 µm² bis 400 x 400 µm²
- Integriertes Mikroskop zur exakten Auswahl von Messpunkten
Bei der Infrarotspektroskopie werden Molekülschwingungen durch elektromagnetische Wellen im Infrarotbereich angeregt und anschließend gemessen. Diese Methode basiert auf der Tatsache, dass die meisten Moleküle Licht im infraroten Bereich des elektromagnetischen Spektrums absorbieren und die absorbierte Energie in Molekülschwingungen umwandeln. Diese Absorption ist charakteristisch für die chemischen Bindungsverhältnisse eines Materials. Das Ergebnis ist ein charakteristisches IR-Spektrum, mit dem sich organische und anorganische Proben chemisch identifizieren lassen.
Bei der ATR wird die Strahlung in einem Reflexionselement zur Totalreflexion gebracht. Dadurch kann sie mit dem oberflächennahen Materialanteil wechselwirken. Die dabei absorbierten Spektralanteile können bestimmt werden.
- Mit Diamantkristall: Sehr robust und inert
- Mit Germaniumkristall: Kohlenstoffhaltige Proben (Ruß, Kohlefasern etc.)
Dabei wird, abhängig von der chemischen Zusammensetzung und den vorhandenen funktionellen Gruppen, ein Teil der Strahlung absorbiert, während der verbleibende Anteil reflektiert wird. Das detektierte reflektierte Signal liefert ein charakteristisches IR-Spektrum, das Rückschlüsse auf Materialeigenschaften, Beschichtungen und oberflächennahe Strukturen ermöglicht.
- Analyse von Beschichtungen, Ablagerungen oder Rückstände auf Oberflächen
Bei dieser Messmethode wird Infrarotstrahlung durch die Probe hindurchgeleitet. Abhängig von ihrer molekularen Struktur absorbiert die Probe bestimmte Wellenlängen des Infrarotlichts, während andere nahezu ungehin-dert transmittiert werden. Aus dem Verhältnis von einfallender zu durchgelassener Strahlung entsteht ein charakteristisches IR-Spektrum.
- Analyse von Flüssigkeiten, Gase, dünne Filme und fein verteilte Feststoffe
